模具电加热管发热不均匀、温度差大是什么原因？

  在模具温控系统工程应用中，模具电加热管发热不均匀、温度差大是影响模具成型精度、产品内应力及生产良率的核心系统性故障。模具热场失衡、温差超标，会直接引发注塑件缩水、凹陷、毛边、应力开裂、批量报废等问题，严重影响模具生产稳定性。

  从热工工程原理分析，模具温度不均并非单一配件失效，而是由加热元件热输出偏差、装配界面热阻超标、结构散热失衡、温控采样逻辑失准四大核心问题叠加导致。本文从故障机理、技术成因、行业标准、工程整改维度，深度解析模具电加热管温差大的根本原因，提供标准化、可落地的技改优化方案。

一、热源性故障：加热管本体热输出不均

1、绕丝工艺缺陷造成原生热场偏差

  非标准模具电加热管采用分段疏密绕丝工艺，电阻丝排布不均匀，管体各区域表面负荷差值较大，形成固有冷热分区。而工业级标准模具加热管需采用全域等距绕丝工艺，保证表面功率密度均匀。非标工艺生产的加热管，模具静态温差可突破±15℃，是温控超标的核心硬件诱因。

2、热疲劳老化引发功率匹配失衡

  模具加热系统长期处于高温干烧、冷热交替冲击工况，加热管管壁氧化、内部氧化镁绝缘层老化，电阻丝阻值发生偏移，出现单管功率衰减、发热失衡问题。多管阵列加热系统中，各加热管热输出不匹配，直接导致模具全域热场紊乱，温差持续扩大。

 二、装配性故障：界面热阻超标（核心诱因）

1、管孔配合间隙超标，空气隔热热阻剧增

  根据模具加热行业工程标准，加热管与模具孔单边适配间隙需控制在0.05mm-0.1mm。间隙超标会形成密闭空气隔热层，空气导热系数远低于金属材质，造成加热管局部积热、模具导热滞后，出现局部超温、局部低温的两极温差，是模具电加热管发热不均匀、温度差大的首要技术原因。

2、标准化安装缺失，热传导一致性差

  多管阵列模具若存在插管深度偏差、加热管倾斜偏移、局部悬空虚接等问题，会大幅减少有效导热接触面积。同时加热管排布密度不合理，会出现热叠加高温区和无加热低温区，全域热场分布严重失衡，无法满足恒温生产工艺要求。

 3、界面污秽堆积，换热系数下降

  模具孔内壁与加热管表面长期附着塑胶碳化层、油污、粉尘杂质，形成低导热隔离层，大幅提升界面热阻，降低换热效率。局部区域热量无法有效传导至模具型腔，引发区域性低温偏差，破坏整体温度均匀性。

三、结构性故障：模具热容与散热系统失衡

1、模具本体热容梯度差异

  复杂模具型腔厚薄梯度大、加强筋结构密集，厚壁区域热容量高、升温滞后，薄壁区域散热系数大、温度偏低。此类结构性固有温差，即便加热系统完全正常，也会存在固定温度偏差，需通过功率适配优化补偿。

2、冷却与风冷系统散热不均

  模具冷却水路布局不对称，局部水路贴近加热单元，持续定点吸热降温；外部定向风冷、设备散热气流冲击模具局部加热区域，会造成局部热损耗过高，打破热场动态平衡，形成固定温差故障区域。

四、调控性故障：温控采样与逻辑偏差

1、测温点位布局不科学

  温控探头布置于热叠加高温区或散热低温区，会导致温度采样数据失真，温控器依据偏差数据调节加热输出，造成整体温控阈值偏移，动态拉大模具全域温差，影响温控精度。

2、多区温控参数匹配失效

  多温区模具各加热分区PID参数、启停温差、恒温阈值未统一校准，各分区加热启停节奏不一致，部分区域持续补热、部分区域休眠待机，引发动态温差超标，无法实现恒温均衡控制。

五、工程标准化整改与系统优化方案

1、热源优化：替换均热型标准化加热管

  统一更换全域等距绕丝、表面负荷均匀的工业级模具电加热管，淘汰阻值偏差、局部老化的非标加热管，保证单管热输出稳定、多管功率匹配均衡，从硬件层面消除原生热场偏差。

2、装配优化：严控管孔配合精度与安装工艺

  修正模具孔加工公差，保证0.05mm-0.1mm标准装配间隙，杜绝悬空虚接；统一所有加热管插管深度与排布间距，实现热场全覆盖；定期清洁换热界面杂质，降低界面热阻，提升导热效率。

3、结构优化：平衡模具热容与散热损耗

  优化模具冷却水路布局，规避局部集中吸热问题；调整车间风冷流向，避免定点直吹加热区域；针对模具厚薄热容差异，差异化匹配对应区域加热功率，补偿结构性温差。

4、温控优化：校准采样点位与控制逻辑

  科学布设温控探头点位，保证测温数据精准还原模具实际温度；统一校准多区温控PID参数、恒温阈值，同步各分区加热节奏，实现模具全域热场动态均衡。

结语

  模具电加热管发热不均匀、温度差大属于多维度系统性热工故障，涵盖热源输出、装配热阻、结构散热、温控调控四大模块，单纯更换加热管无法彻底根治。通过标准化配件选型、规范化装配工艺、结构性散热优化、精准温控校准，可将模具温差控制在工艺允许范围内，大幅提升模具成型精度与产品合格率，降低生产运维成本。

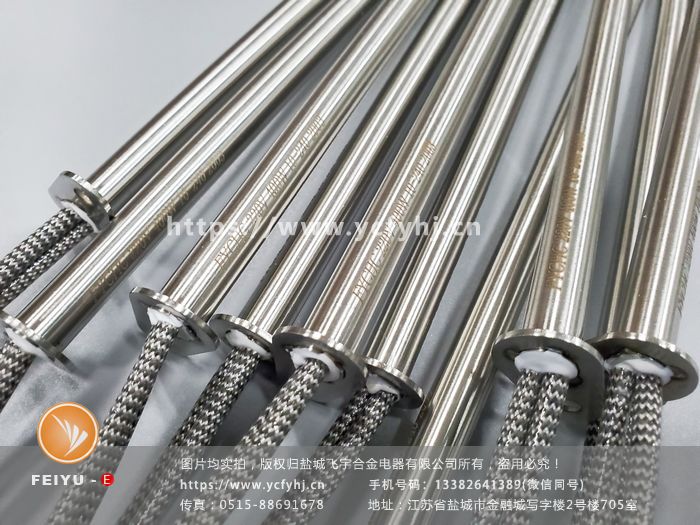

  我司专注研发生产高精度均热模具电加热管、低温差抗老化单头加热棒、非标模具加热管，采用全域等距绕丝工艺与精准管径公差，热输出均匀、温差小、热稳定性强，可根据模具结构、温控分区、生产工况定制适配方案，彻底解决模具发热不均、温差超标问题，适配各类模具设备批量配套与技改升级。
