模具电加热管不热、不通电是什么原因？故障机理+专业排查根治方案

  在注塑、压铸、橡胶、热流道模具加热系统中，模具电加热管不通电、不发热是高频运维故障。从工程技术角度分析，该故障分为电气回路断路、温控联锁保护、加热管本体失效、导热工况失配四大类，绝非单一质量问题。

  大量设备运维数据显示，70%以上模具加热系统停机问题为假性故障，未精准定位原因直接更换加热管，会导致故障反复出现。本文从原理、故障机制、技术标准、整改方案多角度，系统解析模具电加热管不工作的核心原因，为设备检修、模具技改、配件选型提供专业依据。

一、电气回路故障：真正不通电的核心原因

模具加热属于高温周期性工作环境，电气回路极易出现老化与接触失效，是加热管无输出的首要技术原因。

1、接线端高温氧化虚接

模具长期高温辐射，接线柱、压线端子持续高温，接触面氧化碳化，造成接触电阻过大、回路断路。现象为设备显示正常、无跳闸、无报警，但模具电加热管无电流输入、完全不发热。

 2、控制元件失效无输出

  温控仪主板故障、SSR固态继电器击穿、交流接触器触点烧蚀，导致加热控制回路无法闭合，加热功率无法输出，表现为不通电、不加热。

3、线路机械疲劳断裂

  模具开合震动、线路长期弯折拉扯、高温老化，导致电源线内部铜芯断裂，形成隐性断路。

二、温控联锁保护故障：典型假性不通电

  现代模具温控系统具备多重自锁保护，保护触发后会强制切断加热输出，属于设备自我保护机制。

• 温度采样异常：温度探头损坏、脱落、偏移，系统采样温度失真，停止加热输出；

• 超温保护自锁：模具瞬时超温、干烧积热触发过热保护，系统锁定加热回路；

• 参数设置错误：设定温度低于模具实际温度，系统处于恒温待机状态，误判为不加热。

三、模具电加热管本体结构性失效

  供电、控制全部正常的情况下，加热管不热属于本体不可逆损坏。

1、发热电阻丝熔断

  模具干烧、超温运行、表面负荷超标、冷热疲劳冲击，导致内部镍铬电阻丝熔断，加热管彻底失效。

2、绝缘层碳化击穿断路

  加热管与模具孔间隙过大、空气隔热积热，管体长期超温，内部氧化镁绝缘粉碳化，绝缘失效、电路断路，加热管不工作。

3、管体挤压变形内部断路

  装配过紧、模具挤压、高温膨胀卡死，管体变形压迫内部发热结构，造成断路不热。

四、工况适配故障：有电但温升极慢（假性不热）

  此类故障最隐蔽，加热管正常发热，因导热与工况问题导致温度无法上升。

1、装配间隙过大热阻过高

模具孔与加热管单边间隙超过0.2mm，空气层形成强热阻，热量无法传导至模具，管体积温严重、模具升温停滞。

2、功率与模具热容量不匹配

模具热容大、加热管功率配置偏低，加热速度小于模具散热速度，温度长期无法达标。

3、模具散热损耗过大

水冷流量过大、模具风冷散热强、连续开合生产，热量持续流失，造成温升困难。

五、工程级标准化排查流程

第一步：电气检测万用表测量控温输出电压、回路通断，排查接触器、线路、端子故障；第二步：控制系统校验校准温控参数、检测探头好坏、复位超温自锁保护；第三步：加热管本体检测测量电阻值与绝缘电阻，判定灯丝是否熔断、绝缘是否失效；第四步：工况核验检查装配间隙、功率匹配、模具散热情况，排除假性不热故障。

六、根治与预防方案

  从工程运维角度，解决模具电加热管不热、不通电需系统性优化：定期紧固高温接线端子、更换老化线路；定期校准温控系统、避免误保护；严格控制模具孔装配间隙，避免积热干烧；根据模具温度匹配304/321/310S适配材质与标准表面负荷，从源头降低故障率。

结语

  模具电加热管不通电、不发热，分为电气故障、温控假性故障、本体损坏、工况失配四大类型，不可直接判定加热管损坏。通过标准化排查流程精准定位问题，配合科学选型与规范装配，可大幅提升模具加热系统稳定性，降低停机维修成本。

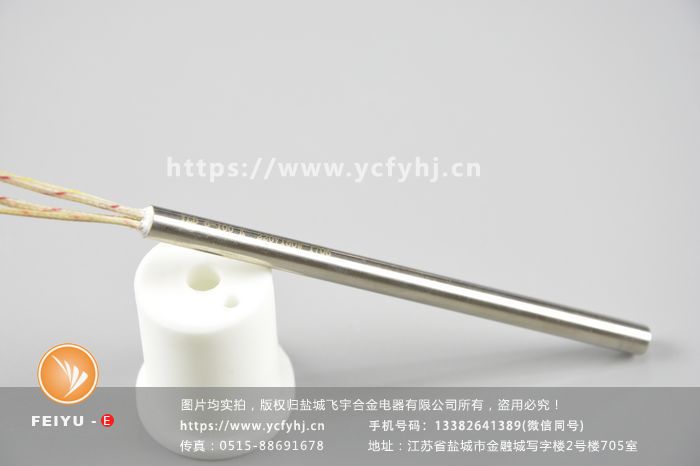

  我司专业定制模具电加热管、单头加热棒、高温抗疲劳模具加热管，严格按照模具温度、孔径公差、表面负荷标准生产，适配注塑、压铸、橡胶、热流道各类模具，尺寸精准、导热均匀、耐高温不易烧管，支持非标定制与批量配套。
